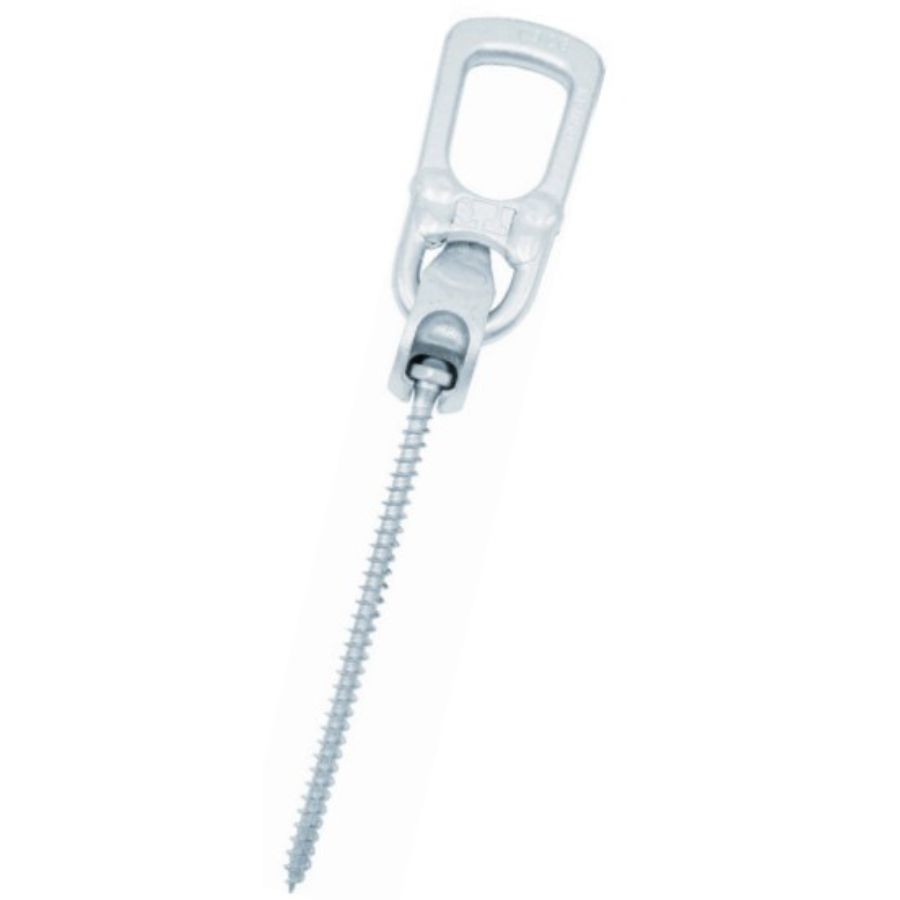

RAPID-T-LIFT

1,3t & 2,5t nostojärjestelmä

RUUVITYYPPI	RAPID T-Lift
KANTA	Kuusiokanta
HALKAISIJAT	12mm ja 16mm
PITUUDET	60-380 mm
MATERIAALI	Hiiliteräs
PINNOITE	BlueWin Kromi(VI) -vapaa

RAPID T-Lift nostojärjestelmä

Poista

Tuotetunnus (SKU): Ei saatavilla/-tietoa Osastot: Nostoankkurit, -levyt ja -tapit, Puurakentajan työkalut ja nostoapuvälineet, Puurakentamisen kiinnikkeet, Rakenneruuvit, Schmid Schrauben Hainfeld Avainsanat tuotteelle hirsirakentamisen kiinnikkeet, nostoankkuri, puuelementtien nosto, puurakentamisen kiinnikkeet, rakenneruuvit, schmid

Jos et löydä tarvitsemaasi tuotetta tai yhdistelmää näistä vaihtoehdoista, voit aina pyytää meitä tarjouksen alla olevalla painikkeella.

Käyttökohteet

KÄYTTÖKOHTEET

• Käytetään katto- ja seinäelementtien sekä palkkien nostotöissä

• Soveltuu CLT, LVL ja massiivipuu elementtien nostamiseen

• Lehtipuille suosittelemme esiporausta

• Voidaan käyttää veto- ja leikkauskuormille

RAPID-T-LIFT-KUVA-1

Käyttöohjeet

KÄYTTÖOHJEET

• RAPID T-Lift nostokoukkujärjestelmää saa käyttää vain RAPID T-Lift nostoruuvien kanssa. 12 mm ruuveja käytetään max. 1,3 t kuormille ja 16 mm ruuveja max. 2,5 t kuormille (ETA-120373).

• Nostettavien kappaleiden paino tulee olla ennalta tiedossa eikä se saa ylittää ruuvien laskettua kantavuutta

• Ruuveja ei saa asentaa puun halkeamiin tai vastaaviin mahdollisiin viallisiin kohtiin puussa

• Ruuvauskulma puuhun 0–90°

T-LIFT-KUVA

Turvallisuusohjeet

TURVALLISUUSOHJEET

• Turvallisuussyistä ruuvia saa käyttää vain kerran

• Nostettava kappale on kiinnitettävä vähintään kahdella ruuvilla

• Nostokoukku on tarkistettava jokaisen noston jälkeen

• Nostokoukku on tarkistutettava auktorisoidulla tarkastajalla vähintään kerran vuodessa

• Nostokoukkua ei saa hitsata, modifioida tai muuten mitenkään yrittää korjata, vaan se on aina vaihdettava uuteen.

RAPID-T-LIFT-KUVA-4

Dokunentit

Ominaisuudet ja arvot

RAPID-T-LIFT-RUUVI-MITAT

Nimellishalkaisija Ø	Ød	[mm]	12
Kannan leveys	SW	[mm]	17
Kierteenpohjan halkaisija	Ødi	[mm]	7
Varren läpimitta	Øds	[mm]	8,2
Kannan paksuus	k1	[mm]	10
Esiporauksen läpimitta	max	[mm]	7
Myötömomentti	My,k	[Nm]	48,5
Ruuvin vetolujuus	ftens,k	[kN]	45

Liittyvä tiheys C24	ρk	[kg/m3]	350
Ulosvetoparametri	fax,90,k	[N/mm2]	11,2
Läpivetoparametri	fhead,k	[N/mm2]	17,1

Ominaisarvot suuremmille puuntiheyksille voidaan laskea ETA 12-0373 A.6.1.3 mukaan.

Reunaetäisyydet

Tuotenumerot ja mitat

ød	Tuotenumero	L	b	a	kpl
ø 8.0 T40	RTLIFT1260	60	48	12	30
	RTLIFT1280	80	68	12	30
	RTLIFT12100	100	85	15	30
	RTLIFT12120	120	100	20	30
	RTLIFT12140	140	125	15	30
	RTLIFT12160	160	144	16	30
	RTLIFT12180	180	165	15	30
	RTLIFT12220	220	205	15	25

TUOTENUMEROT

Tuotenimi	Tuotenumero
RAPID T-LIFT NOSTOLENKKI	T-LIFT13
